Karta maty grzejnej

Raychem QuickNet-160

Samoprzylepna mata grzejna o mocy 160 W/m² do montażu bezpośrednio pod płytkami ceramicznymi lub kamieniem naturalnym. Dostępne są osobne SKU bez termostatu i z termostatem R-SENZ-WIFI. Fabrycznie zakończony kabel grzejny pozostaje nieprzecinany; kształt układu zmienia się przez nacinanie siatki zgodnie z instrukcją.

Producent: Raychem Zobacz katalog rozwiązań tego producenta

Projektuj z tą matą →
Raychem QuickNet mata grzewcza pod płytki
160 W/m²Moc nominalna
230 VNapięcie
5 mDługość kabla zasilającego
1500 NWytrzymałość mechaniczna
TakDo pomieszczeń wilgotnych

Przykłady zastosowania

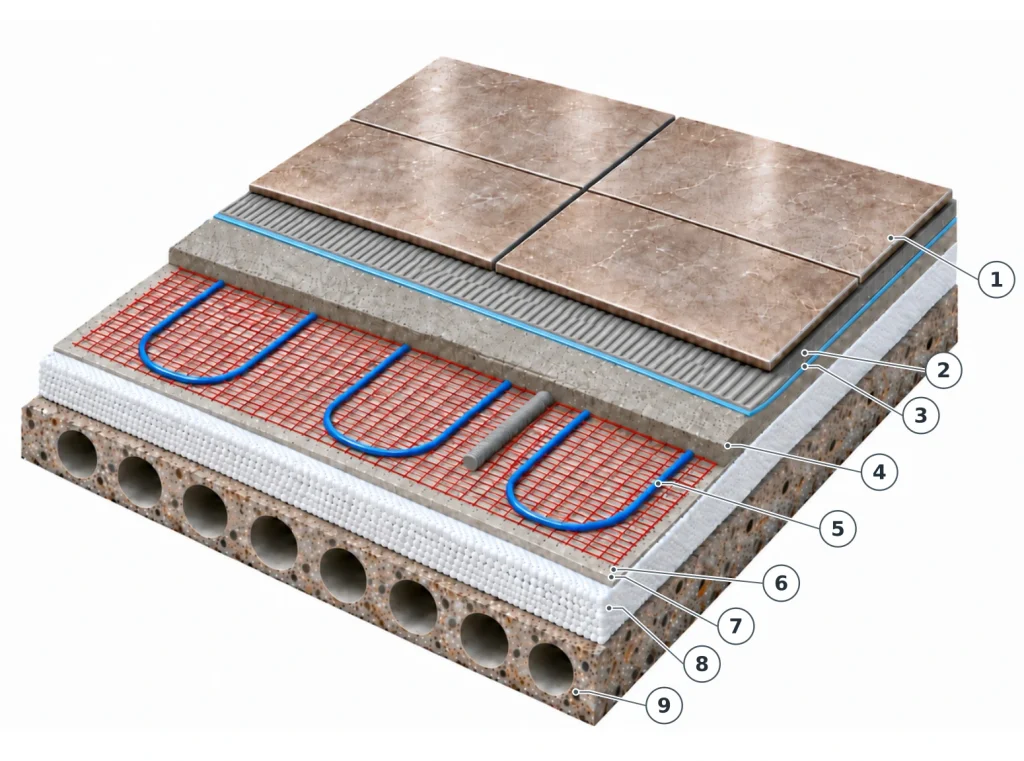

Konstrukcja posadzki pod płytki lub kamień naturalny

Konstrukcja posadzki pod płytki lub kamień naturalny

  1. Okładzina podłogowa (mogą być płytki lub kamień naturalny).
  2. Klej do płytek.
  3. Warstwa wodoszczelna (opcjonalna pod prysznice).
  4. Masa samopoziomującą przeznaczona do systemów ogrzewania podłogowego (opcjonalnie).
  5. Mata QuickNet + czujnik podłogowy ułożony w rurce czujnika.
  6. Warstwa gruntująca.
  7. Posadzka.
  8. Izolacja.
  9. Konstrukcja nośna.

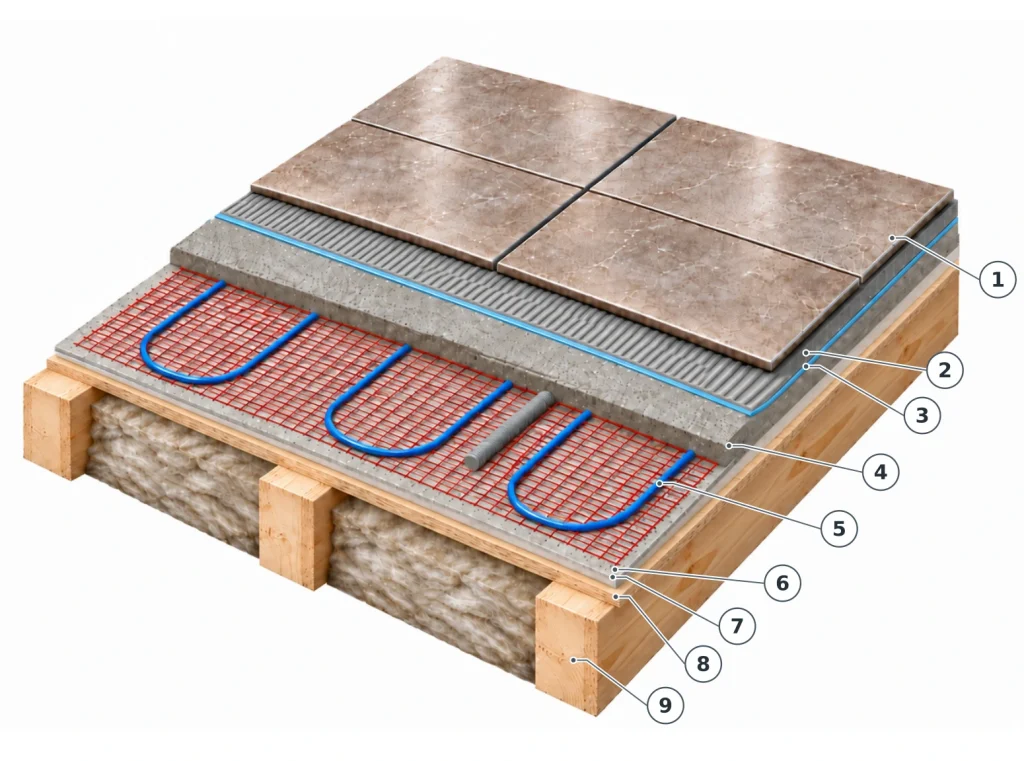

Konstrukcja posadzki pod płytki lub kamień naturalny na legarach

Konstrukcja posadzki pod płytki lub kamień naturalny

  1. Okładzina podłogowa (mogą być płytki lub kamień naturalny).
  2. Klej do płytek.
  3. Warstwa wodoszczelna (opcjonalna pod prysznice).
  4. Masa samopoziomującą przeznaczona do systemów ogrzewania podłogowego (opcjonalnie).
  5. Mata QuickNet + czujnik podłogowy ułożony w rurce czujnika.
  6. Warstwa gruntująca.
  7. Płyta gipsowo-kartonowa ≥13 mm lub inna płyta budowlana.
  8. Płyta drewniana.
  9. Legar podłogowy i warstwa izolacji pomiędzy legarami.

Warianty i oznaczenia produktu

Warianty Raychem QuickNet-160
Kod producentaSymbol produktuDługośćMoc całkowitaRezystancja
SZ18300294R-QN-P-1,0M2/T02 m160 W306,8 - 355,2 Ω
SZ18300295R-QN-P-1,5M2/T03 m240 W199,9 - 231,5 Ω
SZ18300296R-QN-P-2,0M2/T04 m320 W151,9 - 175,9 Ω
SZ18300297R-QN-P-2,5M2/T05 m400 W121,8 - 141,1 Ω
SZ18300298R-QN-P-3,0M2/T06 m480 W103,1 - 119,4 Ω
SZ18300299R-QN-P-3,5M2/T07 m560 W87,3 - 101,0 Ω
SZ18300300R-QN-P-4,0M2/T08 m640 W77,6 - 89,9 Ω
SZ18300301R-QN-P-4,5M2/T09 m720 W68,3 - 79,1 Ω
SZ18300302R-QN-P-5,0M2/T010 m800 W61,3 - 71,0 Ω
SZ18300303R-QN-P-6,0M2/T012 m960 W53,6 - 62,1 Ω
SZ18300304R-QN-P-7,0M2/T014 m1120 W43,4 - 50,3 Ω
SZ18300305R-QN-P-8,0M2/T016 m1280 W38,5 - 44,6 Ω
SZ18300306R-QN-P-9,0M2/T018 m1440 W34,5 - 39,9 Ω
SZ18300307R-QN-P-10,0M2/T020 m1600 W31,0 - 36,0 Ω

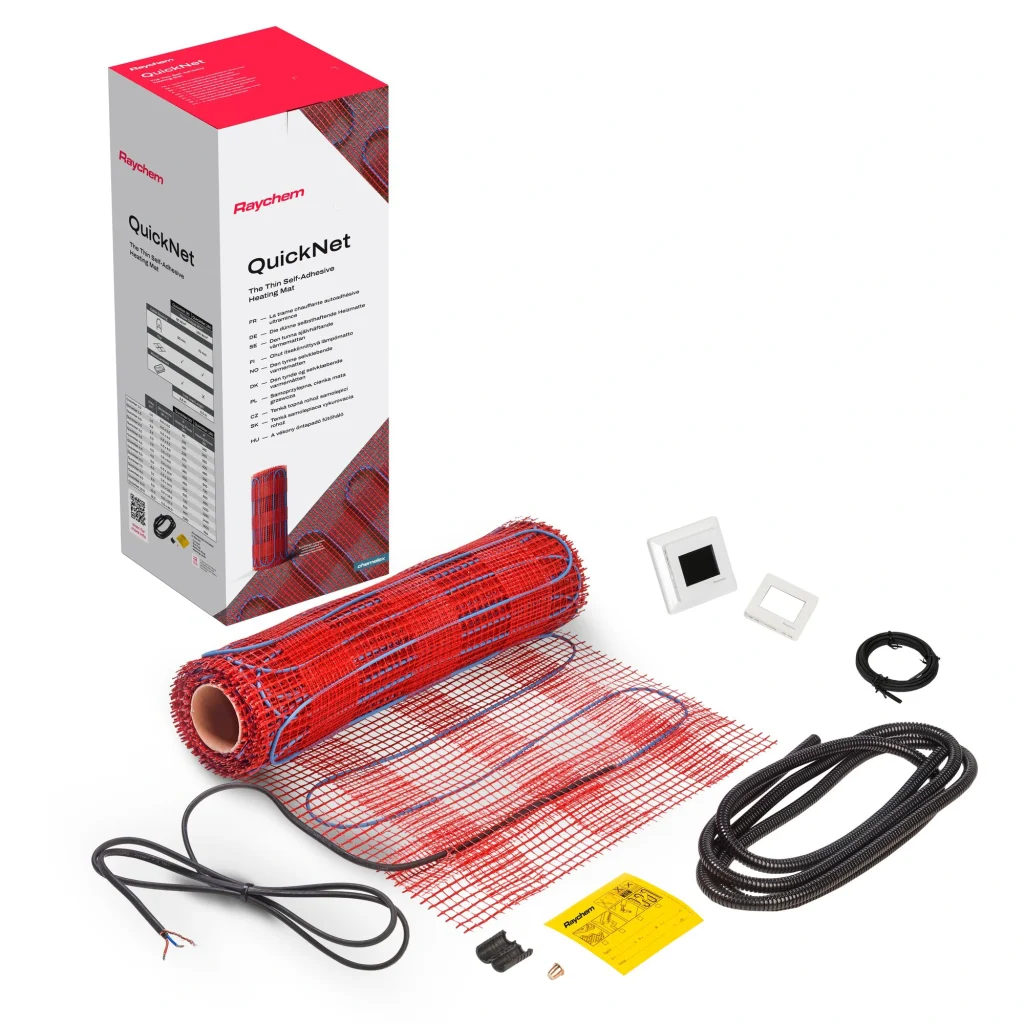

Termostat w zestawie

Opis?

Dane techniczne

  • Moc nominalna: 160 W/m²
  • Napięcie: 230 V
  • Długość kabla zasilającego: 5 m
  • Szerokość siatki nośnej: 500 mm
  • Wymagany RCD: 30 mA
  • Minimalny odstęp pomiędzy kablami grzejnymi: 90 mm
  • Minimalna średnica gięcia: 50 mm
  • Maksymalna temperatura oddziaływania: 90 °C
  • Minimalna temperatura montażu: 5 °C
  • Materiał kabla: Niskodymny, bezhalogenowy
  • Materiał siatki maty: Samoprzylepna siatka z włókna szklanego
  • Wytrzymałość mechaniczna: 1500 N
  • Do pomieszczeń wilgotnych: Tak
  • Certyfikaty i oznaczenia z karty: CE; SEMKO; VDE

Gwarancja

  • 12 lat - Montaż przez elektryka
    • Naprawa lub wymiana systemu ogrzewania podłogowego.
    • Przywrócenie podłogi do stanu sprzed naprawy.
  • 20 lat - Montaż przez autoryzowanego instalatora
    • Naprawa lub wymiana systemu ogrzewania podłogowego.
    • Przywrócenie podłogi do stanu sprzed naprawy.
    • Rejestracja instalacji w bazie producenta.

* Zakres świadczeń zależy od spełnienia warunków gwarancji i uznania zgłoszenia przez gwaranta. Przed zakupem i montażem zapoznaj się z pełnymi warunkami gwarancji w dokumentacji producenta właściwej dla tego produktu.

Zawartość zestawu

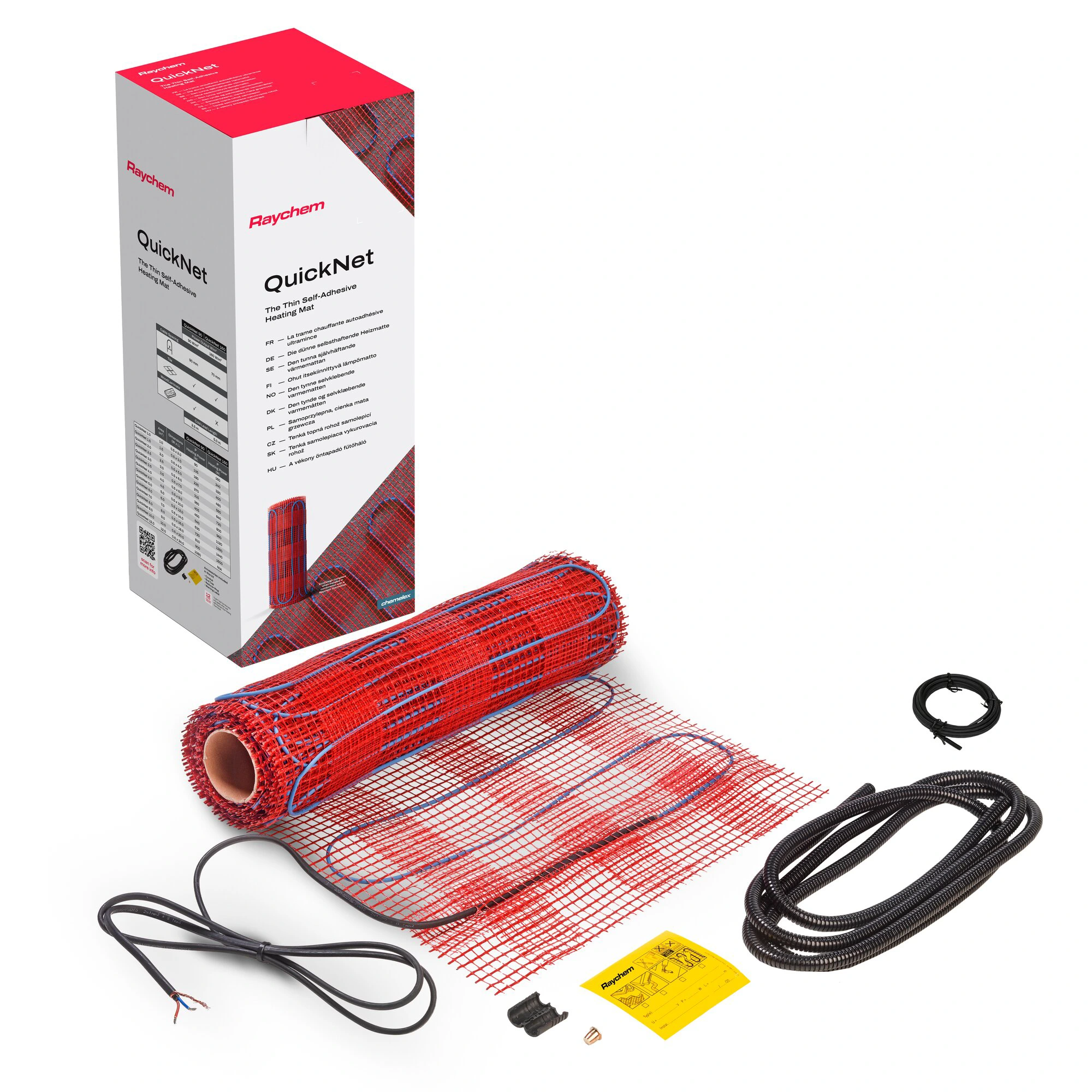

  • Mata grzejna
  • Czujnik temperatury podłogi
  • Rura do czujnika temperatury podłogi
  • Zaślepka rury
  • Instrukcja montażu
